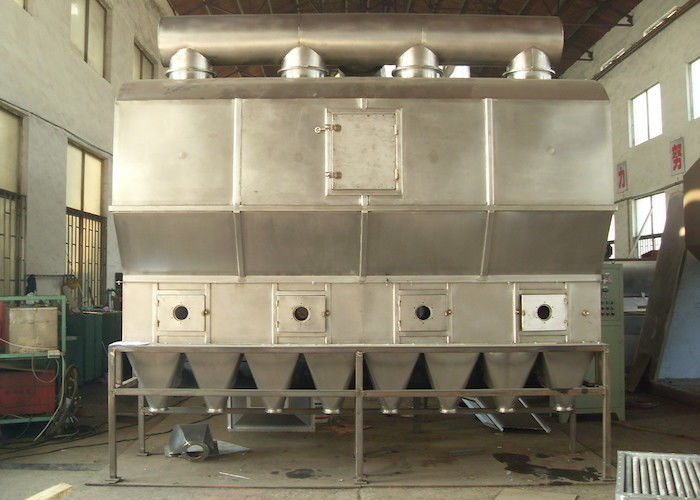

Machine horizontale de dessiccateur de lit fluide
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | OEM |
| Certification: | CE;ISO |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 ensemble |
|---|---|
| Prix: | negotiable |
| Détails d'emballage: | carton standard d'exportation |
| Délai de livraison: | 20-30days |
| Conditions de paiement: | L/C, T/T |
| Capacité d'approvisionnement: | 10 ensembles par mois |
|
Détail Infomation |
|||
| product name: | Fluid Bed Dryer Machine | dryer shape: | Horizontal |
|---|---|---|---|
| drying type: | high quality | material: | granules,powder |
| dusting type: | bag filter,cyclone | application: | WDG |
| Power of fan(kw): | 5.5 | Temperature of air in(℃): | 120-140 |
| Tem. of raw material(℃): | 40-60 | Occupied area(m2): | 18 |
| Mettre en évidence: | Machine horizontale de dessiccateur de lit fluide,Machine industrielle de dessiccateur de lit fluide,Machine de dessiccateur de lit fluide de granules |
||
Description de produit
Sécheuse à lit à liquide horizontale
Définition

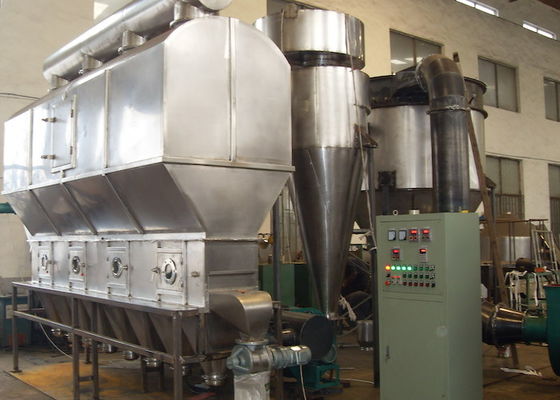

séchage de lit fluidisant de type horizontal de haute qualité pour la ligne WDGIl a joué un rôle actif dans les domaines de la pharmacie, de la chimie, de l'alimentation, du gain et ainsi de suite.Il est constitué d'un filtre à air, lit de fluide, séparateur cyclone, collecteur de poussière, ventilateur centrifugeur à grande vitesse, armoire de commande, etc. En raison de la différence de propriété de la matière première,il est nécessaire d'équiper le dépoussiéreur conformément aux besoins pratiquesIl peut sélectionner le séparateur cyclonique et le collecteur de poussière, l'un ou l'autre.le séparateur cyclonique peut être sélectionné si la matière première est plus grande et le collecteur de poussière si la matière première est légère.En outre, il y a un dispositif d'alimentation pneumatique à votre choix.
Flux d'ébauche pour le modèle A Flux d'ébauche pour le modèle B (type de sac intérieur) Flux d'ébauche pour le modèle C
(filtre de sac A manul, B plus)
Application du projet
Le processus de séchage des médicaments, des matières premières chimiques, des denrées alimentaires, de la transformation des céréales, des aliments pour animaux, etc. Par exemple, les médicaments bruts, les comprimés, la médecine chinoise, les denrées alimentaires de protection de la santé, les boissons, les aliments pour animaux, etc.résineLe diamètre approprié de la matière première est normalement de 0,1-0,6 mm. Le diamètre de la matière première le plus approprié sera de 0,5-3 mm.
Principe de fonctionnement
L'air propre et chaud pénètre dans le lit de fluide par le distributeur de la plaque de soupape.En raison du large contact entre l'air chaud et les matières premièresSi vous utilisez le type continu, le matériau entre de l'avant du lit, fluidifié dans le lit pendant plusieurs minutes, et flotte de l'autre côté du lit.La machine fonctionne sous pression négative.
Paramètres techniques
| Modèle | Les pièces détachées ne doivent pas contenir des pièces détachées. | Les pièces détachées ne doivent pas contenir des pièces détachées. | Les pièces détachées ne doivent pas contenir des pièces détachées de l'un ou de l'autre type. | Pour les appareils à moteur électrique | XF0.3-2 | Pour les appareils à moteur électrique | Pour les appareils à moteur électrique | Pour les appareils à moteur électrique | Pour les appareils à moteur électrique | Pour les appareils de surveillance de la sécurité | Pour les appareils à moteur électrique |
| Surface de la couche de lit ((m2) | 0.25 | 0.5 | 1.0 | 1.5 | 0.6 | 1.2 | 1.8 | 2.4 | 3.0 | 1.6 | 2.4 |
| Capacité de séchage ((kgh2o/h) | 10 à 15 | 20 à 25 | 30 à 45 | 52 à 75 | - 30 ans | 42 à 60 | 63 à 90 | 84 à 120 | 105-150 | 56 à 80 | 84 à 120 |
| Puissance du ventilateur (kw) | 5.5 | 7.5 | 15 | 22 | 7.5 | 15 | 22 | 30 | 30 | 30 | 37 |
| Température de l'air en °C | 120 à 140 | 120 à 140 | 120 à 140 | 120 à 140 | 120 à 140 | 120 à 140 | 120 à 140 | 120 à 140 | 120 à 140 | 120 à 140 | 120 à 140 |
| Température de la matière première ((°C) | 40 à 60 | 40 à 60 | 40 à 60 | 40 à 60 | 40 à 60 | 40 à 60 | 40 à 60 | 40 à 60 | 40 à 60 | 40 à 60 | 40 à 60 |
|
Dimensions globales (cadre principal) L×W×H(m |
1 fois 0,6 fois 3.35 | 2 fois 0,6 fois 3.35 | 4 fois 0,6 fois 3.35 | 6 fois 0,6 fois 3.35 | 2 fois 0,70 fois 3.4 | 4 fois 0,7 fois 3.4 | 6 fois 0,7 fois 3.4 | 8 fois 0,7 fois 3.4 |
10 fois 0,7 fois 3.4 |
4 fois 1 fois 3.58 |
6 fois 1 fois 3.58 |
| Surface occupée ((m2) | 18 | 25 | 35 | 40 | 25 | 38 | 45 | 56 | 70 | 18 | 56 |
| Modèle |
Le montant de l'aide est fixé à la valeur de l'aide accordée. (XF50) |
Pour les appareils à moteur électrique | Pour les appareils à moteur électrique | Pour les appareils à moteur électrique | XF0,5-12 | Pour les appareils à moteur électrique | XF0,5-16 | Pour les appareils à moteur électrique |
| Surface de la couche de lit ((m2) | 2.0 | 3.0 | 4.0 | 5.0 | 6.0 | 7.0 | 8.0 | 9.0 |
| Capacité de séchage ((kgh2o/h) | 70 à 100 | 105-150 | 140 à 200 | 175-250 | 210 à 300 | 245 à 350 | 280 à 400 | 315 à 450 |
| Puissance du ventilateur (kw) | 30 | 44 | 60 | 90 | 111 | 148 | 169 | 197 |
| Température de l'air en °C | 120 à 140 | 120 à 140 | 120 à 140 | 120 à 140 | 120 à 140 | 120 à 140 | 120 à 140 | 120 à 140 |
| Température de la matière première ((°C) | 40 à 60 | 40 à 60 | 40 à 60 | 40 à 60 | 40 à 60 | 40 à 60 | 40 à 60 | 40 à 60 |
|
Dimensions globales (cadre principal) L×W×H(m |
4 fois 1,2 fois 4.1 | 6 fois 1,2 fois 4.1 | 8 fois 1,2 fois 4.1 | 10 fois 1,2 fois 4.1 | 12 fois 1,2 fois 4.1 |
12 fois 1,2 fois 4.1 |
16 fois 1,2 fois 4.1 |
18 fois 1,2 fois 4.1 |
| Surface occupée ((m2) | 50 | 70 | 82 | 100 | 140 | 180 | 225 | 268 |
NOTE: La capacité de séchage est mesurée sur la base de la teneur en humidité primaire et finale de 20% et 5% respectivement du cristal de prune séchée et de la température d'admission d'air à 130 °C.la capacité de séchage pour les autres matériaux sera fondée sur les conditions de séchage pratiques.
