Dessiccateur thermique de palette de chauffage au mazout de 4KW 9M2 pour le traitement chimique
Détails sur le produit:
| Lieu d'origine: | LA CHINE |
| Nom de marque: | Guojin |
| Certification: | ISO |
| Numéro de modèle: | CHPD |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 ensemble |
|---|---|
| Prix: | negotiable |
| Détails d'emballage: | carton standard d'exportation |
| Délai de livraison: | 20-30DAYS |
| Capacité d'approvisionnement: | 10 ensembles par mois |
|
Détail Infomation |
|||
| Item Name: | Heat Transfer Area 9M2 Thermal Oil Heat Resource Industry Equipment Paddle Dryer | Application: | Chemical Processing, Industry processing |
|---|---|---|---|
| Model type: | Hollow Paddle Dryer | Heat transfer area: | 9 M2 |
| Effective volume: | 0.32 M3 | Material: | Stainless steel or carbon steel |
| Heating source: | Steam or Thermal oil | Rotating speed: | 5-20 RPM |
| Transmission power: | 4KW | ||
| Mettre en évidence: | dessiccateur de la palette 9M2,Dessiccateur de la palette 4KW,Machine de séchage sous vide 4KW |
||
Description de produit
Zone de transfert de chaleur 9M2 Huile thermique
Le séchoir à pagaie creuse continue (CHPD) est un séchoir qui permet de sécher les matières (organiques,Particules inorganiques ou matière en poudre) à mettre en contact direct avec une pièce chauffante rotative creuse à coin pour le transfert de chaleurIl ne nécessite pas d'air comme moyen de chauffage, l'air utilisé est seulement un support pour évacuer la vapeur.
Principe de fonctionnement du produit
Caractéristique du produit
Avantage technique
1) Efficacité thermique élevée pouvant atteindre 95%
2) Le milieu de transfert de chaleur n'entre pas en contact avec le produit.
3) Le gaz n'est pas utilisé pour transporter le produit.
4) Contrôle précis de la température
5) Qualité uniforme du produit, par le mélange et le mouvement du produit
6) Processus continu à une seule fois
7) Proportion de surface de transfert de chaleur élevée par rapport au volume de traitement - surface au sol réduite
8) Facile à utiliser, nécessite peu d'attention
9) Plus sûr que le séchage direct lors du traitement des matières combustibles
10) Conception simple et durable pour un entretien facile et peu onéreux
11) Les doubles arbres à contre-rotation avec des disques d'entrelacement uniques produisent un mélange intime, un transfert de chaleur uniforme, un taux de transfert de chaleur élevé et un effet d'auto-nettoyage.Une grande surface de transfert de chaleur par rapport au volume est obtenue par l'utilisation de disques creux et d'un récipient en jaquetteLe résultat est une machine compacte avec moins de besoins en espace et moins de coûts d'installation.
Les sources de chaleur (température de 180°C à 250°C)
Chauffage à la vapeur
La vapeur pénètre dans l'arbre creux par un joint rotatif et est répartie uniformément sur toutes les palettes.
Chauffage par huile chaude (fluide thermique)
L'huile chaude (fluide thermique) pénètre et sort de l'arbre creux par un joint rotatif.
Application du produit
Le séchoir à lames a été utilisé avec succès dans les domaines alimentaire, chimique, pétrochimique, colorant, boues industrielles et autres.les caractéristiques de mélange lui permettent d'effectuer les opérations de l'unité suivantes:- la calcination (à basse température), le refroidissement, le séchage (récupération des solvants), le chauffage (fusion), la réaction et la stérilisation.le volume effectif par unité de surface de transfert de chaleur augmenteLes surfaces de transfert de chaleur dans les lames en forme de coin avec fonction d'auto-nettoyage.Matériau le long de l'axe dans un mouvement de "flux de prise", dans la zone axiale, la température du matériau, humidité, mélangeant un très petit degré de dégradation.
Paramètres techniques
| Modèle | Le HPD-3 | Le HPD-9 | Le HPD-13 | Le HPD-18 | HPD-29 est un | Le HPD-41 | Le HPD-52 | Le HPD-68 | Le HPD-81 | Le HPD-95 | Le HPD-110 | Le HPD-125 | Le HPD-140 |
| Surface de transfert de chaleur ((m2) | 3 | 9 | 13 | 18 | 29 | 41 | 52 | 68 | 81 | 95 | 110 | 125 | 140 |
| Volume effectif ((m3) | 0.06 | 0.32 | 0.59 | 1.09 | 1.85 | 2.8 | 3.96 | 5.21 | 6.43 | 8.08 | 9.46 | 10.75 | 12.18 |
| Région de vitesse ((rpm) | 5 à 20 | 5 à 20 | 5 à 20 | 5 à 20 | 5 à 20 | 5 à 10 | 5 à 10 | 5 à 10 | 5 à 10 | 1 à 8 | 1 à 8 | 1 à 8 | 1 à 8 |
| Puissance de transmission (kw) | 2.2 | 4 | 5.5 | 7.5 | 11 | 18.5 | 30 | 37 | 45 | 55 | 75 | 90 | 110 |
| Largeur de l'appareil ((m) | 306 | 584 | 762 | 940 | 1118 | 1296 | 1474 | 1655 | 1828 | 2032 | 2210 | 2480 | 2610 |
| Largeur totale ((m) | 736 | 841 | 1066 | 1320 | 1474 | 1676 | 1854 | 2134 | 2186 | 2438 | 2668 | 2732 | 2935 |
| Longueur de l'équipement ((m) | 1956 | 2820 | 3048 | 3328 | 4114 | 4724 | 5258 | 5842 | 6020 | 6124 | 6850 | 7500 | 7860 |
| Longueur totale ((m) | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 | 9296 | 9678 | 9704 | 10300 | 11800 | 12900 |
| Hauteur du centre ((m) | 380 | 450 | 534 | 610 | 762 | 915 | 1066 | 1220 | 1430 | 1560 | 1650 | 1760 | 1856 |
| Hauteur totale de l'équipement ((m) | 762 | 838 | 1092 | 1270 | 1524 | 1778 | 2032 | 2362 | 2464 | 2566 | 2668 | 2769 | 2838 |
Le schéma de la structure

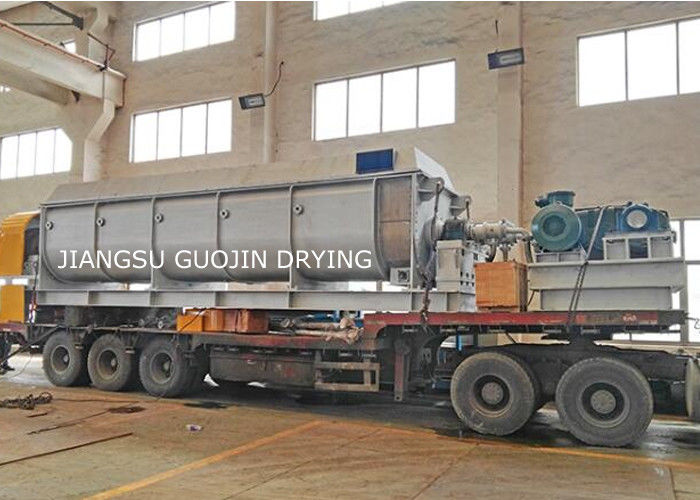

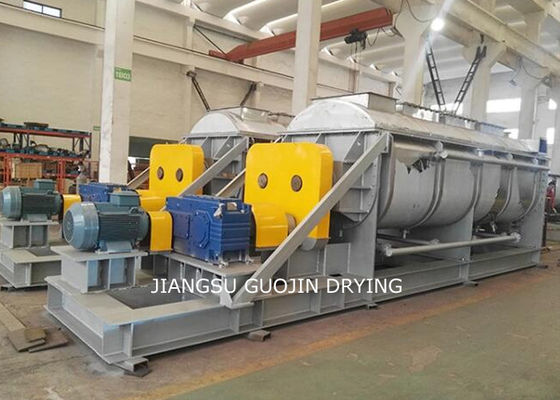

Affichage du produit
