Dessiccateur creux horizontal de palette d'oxyde de cuivre de la région 41M2 de transfert de chaleur
Détails sur le produit:
| Lieu d'origine: | LA CHINE |
| Nom de marque: | Guojin |
| Certification: | ISO |
| Numéro de modèle: | CHPD |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 ensemble |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | carton standard d'exportation |
| Délai de livraison: | 20-30DAYS |
| Capacité d'approvisionnement: | 10 ensembles par mois |
|
Détail Infomation |
|||
| Item Name: | Heat Transfer Area 41M2 Copper Oxide Horizontal Hollow Paddle Dryer | Application: | Sludge processing |
|---|---|---|---|
| Model type: | Sludge Paddle Dryer | Heat transfer area: | 41 M2 |
| Effective volume: | 2.8 M3 | Material: | Stainless steel |
| Heating source: | Electricity or Thermal Oil | Rotating speed: | 5-10 RPM |
| Transmission power: | 18.5KW | ||
| Mettre en évidence: | Dessiccateur de palette de cavité d'oxyde de cuivre,dessiccateur creux de la palette 41M2,Dessiccateur de palette d'oxyde de cuivre |
||
Description de produit
Zone de transfert de chaleur 41M2 Oxyde de cuivre Sécheuse à pagaie creuse horizontale
Le séchoir à pagaie est une sorte de séchoir à agitation à basse vitesse avec pulpe agitée à l'intérieur de l'équipement pour faire en sorte que les matières humides entrent pleinement en contact avec le support thermique et la surface chaude sous le remuement des pagailles,afin d'atteindre le but du séchageLa structure est généralement horizontale, à double axe ou à quatre axes.Le type d'air chaud est à travers le porteur de chaleur (comme l'air chaud) et le matériau à sécher contact et séchage.
Principe de fonctionnement du produit
Les lames creuses en forme de coin sont densément disposées sur l'arbre creux, et le milieu chaud circule à travers l'arbre creux.La température du milieu chaud varie de - 40 °C à 320 °C, qui peut être de type vapeur ou liquide, comme l'eau chaude, l'huile de transfert de chaleur, etc. Le chauffage par conduction indirecte, sans transporter l'air pour emporter la chaleur, la chaleur est utilisée pour chauffer les matériaux.La perte de chaleur est seulement la dissipation de chaleur dans l'environnement à travers la couche d'isolationLa surface de transfert de chaleur de la lame de coin a une fonction d'auto-nettoyage. Le mouvement relatif des particules de matériau et la surface en forme de coin produit un effet de lavage,qui peut laver les matériaux fixés sur la surface en forme de coinLa coque du séchoir à pâte est de type Ω et deux à quatre puits creux de mélange sont disposés dans la coque.La coquille a un couvercle d'extrémité scellé et un couvercle supérieur pour empêcher la fuite de poussière du matériau.
Le milieu de transfert de chaleur traverse la coque de la coque et l'arbre de mélange creux à travers le joint rotatif.L'arbre de mélange creux a une structure interne différente selon le type de milieu chaud, afin d'assurer un meilleur effet de transfert de chaleur.
Caractéristique du produit
Faible consommation d'énergie du séchoir à feuilles de pâte: en raison du chauffage indirect, il n'y a pas beaucoup d'air pour éliminer la chaleur, et la paroi extérieure du séchoir est équipée d'une couche isolante,qui n'a besoin que de 10,2 kg de vapeur pour évaporer 1 kg d'eau pour les matières en suspension.
Faible coût du système de séchoir à lame: le volume effectif de l'unité a une surface de transfert de chaleur énorme, ce qui raccourcit le temps de traitement et réduit la taille de l'équipement.Il réduit considérablement la superficie du bâtiment et l'espace de construction.
Une large gamme de matériaux de traitement: en utilisant différents supports thermiques, il peut traiter à la fois les matériaux sensibles à la chaleur et les matériaux nécessitant un traitement à haute température.huile de transfert de chaleur, eau chaude, eau de refroidissement, etc.
Il peut fonctionner en continu ou intermittemment et peut être utilisé dans de nombreux domaines.
Petite pollution environnementale: ne pas utiliser l'air de transport, l'entraînement des poussières est faible.Il peut être utilisé pour les matières contaminées ou la récupération de solvants.
Avantage technique
1) Efficacité thermique élevée pouvant atteindre 95%
2) Le milieu de transfert de chaleur n'entre pas en contact avec le produit.
3) Le gaz n'est pas utilisé pour transporter le produit.
4) Contrôle précis de la température
5) Qualité uniforme du produit, par le mélange et le mouvement du produit
6) Processus continu à une seule fois
7) Proportion de surface de transfert de chaleur élevée par rapport au volume de traitement - surface au sol réduite
8) Facile à utiliser, nécessite peu d'attention
9) Plus sûr que le séchage direct lors du traitement des matières combustibles
10) Conception simple et durable pour un entretien facile et peu onéreux
11) Les doubles arbres à contre-rotation avec des disques d'entrelacement uniques produisent un mélange intime, un transfert de chaleur uniforme, un taux de transfert de chaleur élevé et un effet d'auto-nettoyage.Une grande surface de transfert de chaleur par rapport au volume est obtenue par l'utilisation de disques creux et d'un récipient en jaquetteLe résultat est une machine compacte avec moins de besoins en espace et moins de coûts d'installation.
Application du produit
• Les matières de l'industrie pharmaceutique, alimentaire, chimique, etc. peuvent être séchées.
• Convient pour la pulpe, le mélange de pâte ou la matière première de puissance.
• matériau de détection de température nécessitant un séchage à basse température.
• matières premières qui sont faciles à oxyder ou à exploser et qui sont fortement irritantes ou toxiques.
• Exigence de récupération du solvant organique.
Paramètres techniques
| Modèle | Le HPD-3 | Le HPD-9 | Le HPD-13 | Le HPD-18 | HPD-29 est un | Le HPD-41 | Le HPD-52 | Le HPD-68 | Le HPD-81 | Le HPD-95 | Le HPD-110 | Le HPD-125 | Le HPD-140 |
| Surface de transfert de chaleur ((m2) | 3 | 9 | 13 | 18 | 29 | 41 | 52 | 68 | 81 | 95 | 110 | 125 | 140 |
| Volume effectif ((m3) | 0.06 | 0.32 | 0.59 | 1.09 | 1.85 | 2.8 | 3.96 | 5.21 | 6.43 | 8.08 | 9.46 | 10.75 | 12.18 |
| Région de vitesse ((rpm) | 5 à 20 | 5 à 20 | 5 à 20 | 5 à 20 | 5 à 20 | 5 à 10 | 5 à 10 | 5 à 10 | 5 à 10 | 1 à 8 | 1 à 8 | 1 à 8 | 1 à 8 |
| Puissance de transmission (kw) | 2.2 | 4 | 5.5 | 7.5 | 11 | 18.5 | 30 | 37 | 45 | 55 | 75 | 90 | 110 |
| Largeur de l'appareil ((m) | 306 | 584 | 762 | 940 | 1118 | 1296 | 1474 | 1655 | 1828 | 2032 | 2210 | 2480 | 2610 |
| Largeur totale ((m) | 736 | 841 | 1066 | 1320 | 1474 | 1676 | 1854 | 2134 | 2186 | 2438 | 2668 | 2732 | 2935 |
| Longueur de l'équipement ((m) | 1956 | 2820 | 3048 | 3328 | 4114 | 4724 | 5258 | 5842 | 6020 | 6124 | 6850 | 7500 | 7860 |
| Longueur totale ((m) | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 | 9296 | 9678 | 9704 | 10300 | 11800 | 12900 |
| Hauteur du centre ((m) | 380 | 450 | 534 | 610 | 762 | 915 | 1066 | 1220 | 1430 | 1560 | 1650 | 1760 | 1856 |
| Hauteur totale de l'équipement ((m) | 762 | 838 | 1092 | 1270 | 1524 | 1778 | 2032 | 2362 | 2464 | 2566 | 2668 | 2769 | 2838 |

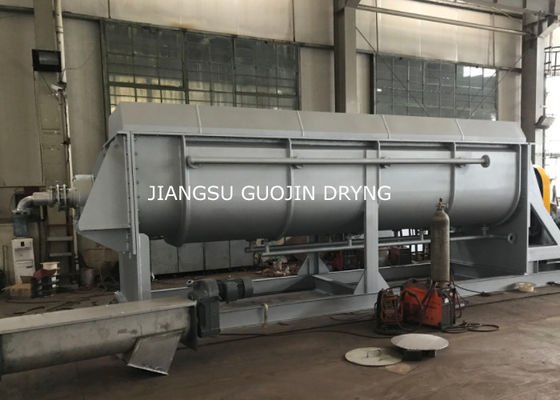

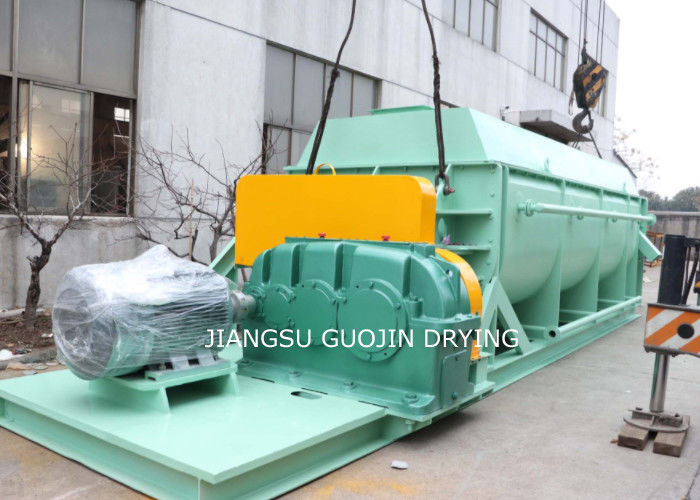

Affichage du produit
