Machines denses de transport pneumatique de phase continuellement
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | Guojin |
| Certification: | ISO |
| Numéro de modèle: | DPCS-1.5 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 ensemble |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | Carton standard d'exportation |
| Délai de livraison: | 20-30days |
| Conditions de paiement: | L/C, T/T |
| Capacité d'approvisionnement: | 30 ensembles par mois |
|
Détail Infomation |
|||
| Product Name: | Continually Dense-Phase Pneumatic Conveying Machinery | Model: | DPCS-1.5 |
|---|---|---|---|
| Body Inner diameter volume: | 1200 MM | Total volume: | 1.5 M3 |
| Operation Temperature: | <120 degree | Max. design pressure: | 0.78 Mpa |
| Operation pressure: | Basis on the conveying distance | Max. conveying distance: | <1000M |
| Outlet conveying diameter: | DN100 | Air consumption: | 5-10m3/min |
| Mettre en évidence: | Machines de transport pneumatique,Phase dense transportant des machines,Système de transport continuellement pneumatique |
||
Description de produit
Machines de transport pneumatique à phase dense continue
Système de transport pneumatique à phase denseest spécialement appliqué à une variété de poussières transportées à distance sous seal; l'équivalent de la distance de transport adaptative est de 50 à 500 mètres, les matériaux de transport: cendres volantes, poudre de chaux, ciment,poudre d'aluminiumL'équipement est simple, avec une petite surface d'occupation, il peut utiliser pleinement l'espace, et les pipelines peuvent être disposé de manière flexible,afin que la configuration de l'équipement de l'usine soit plus rationnelleLa configuration du système est complète, le contrôle de l'ensemble du système par PLC, fonctionnement entièrement automatisé, maintenance facile.
Principe de fonctionnement
Dans le processus d'alimentation, le matériau est introduit dans le réservoir d'expédition par la double soupape papillon ou la soupape papillon d'expansion, et l'air remplacé est libéré par la soupape d'échappement,qui facilite l'alimentation et élimine la pression inverse qui entrave le flux des matériauxLorsque le réservoir d'expédition est plein (jusqu'à 90% du volume du réservoir indiqué par le compteur de niveau), la vanne d'alimentation et la vanne d'échappement sont fermées et scellées en même temps.l'air comprimé est ajouté au haut du réservoir d'envoi par la vanne d'admissionLorsque la pression dans le réservoir atteint la valeur définie, la vanne de décharge du fond s'ouvre automatiquement,Le matériel est transporté sous forme de piston jusqu'à ce que le matériel soit vidé.Lorsque la pression dans le réservoir d'expédition tombe à zéro, l'alimentation pneumatique est fermée et une petite quantité de gaz résiduel est déchargée du réservoir d'expédition et du conduit de transmission.
Caractéristiques du produit
1. haute pression de transport, jusqu'à 0,5 MPa, réalisant le transport de poudre sur de longues distances (100-300 m)
2Faible débit, ratio de gaz solide élevé et faible consommation de gaz
3Le matériau a une grande adaptabilité et polyvalence, et a peu d'impact sur la qualité du matériau dans le processus, ce qui peut répondre au transport de matériaux abrasifs fragiles et forts.
4Un point à l'alimentation multi-point peut être réalisé
Paramètre du produit
| Modèle | Le DPCS-1.5 |
| Corps Diamètre intérieur ((mm) | 1200 |
| Volume total (M3) | 1.5 |
| Matériau du corps | Q235-B |
| Température de fonctionnement (oC) | < 120 |
| Pression de conception maximale (Mpa) | 0.78 |
| Pression de fonctionnement (Mpa) | 0.2-0.5 (basé sur la distance de transport) |
| Distance maximale de transport (m) | > 1000 |
| Diamètre du convoyeur de sortie | DN100 |
| Consommation d'air (m3/min) | 5 à 10 |

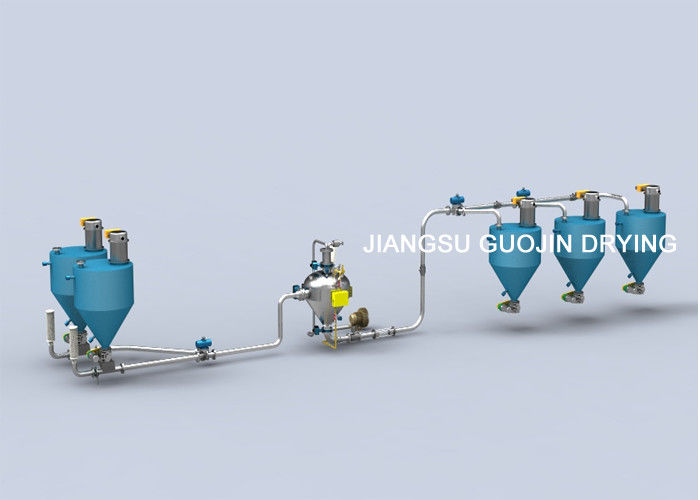

Composition de la structure

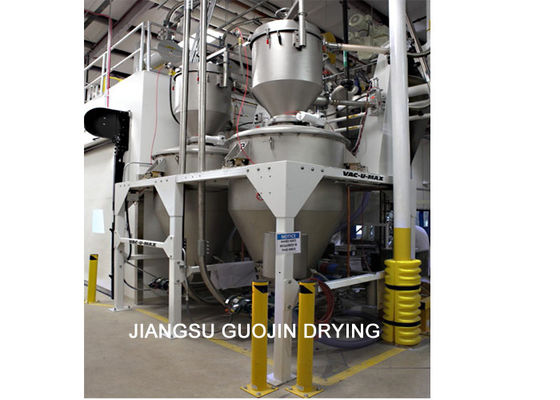

Image du produit
