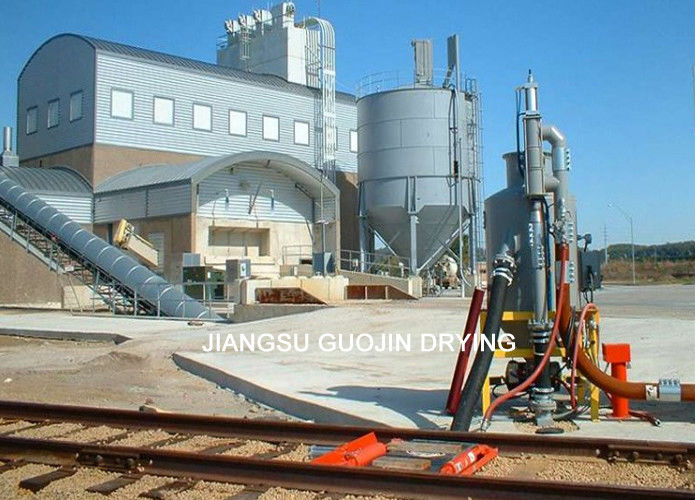

Tube pneumatique de vide de grain de phase dense pneumatique de convoyeur donnant le système

Convecteur de grains sous vide pneumatique Système de transport de tubes pneumatiques à phase dense

Système de transport pneumatique à phase denseest spécialement appliqué à une variété de poussières transportées à distance sous seal; l'équivalent de la distance de transport adaptative est de 50 à 500 mètres, les matériaux de transport: cendres volantes, poudre de chaux, ciment,poudre d'aluminiumL'équipement est simple, avec une petite surface d'occupation, il peut utiliser pleinement l'espace, et les pipelines peuvent être disposé de manière flexible,afin que la configuration de l'équipement de l'usine soit plus rationnelleLa configuration du système est complète, le contrôle de l'ensemble du système par PLC, fonctionnement entièrement automatisé, maintenance facile.

1Le système de transport pneumatique est relativement économique à installer et à utiliser.
2Le système de transport pneumatique est entièrement fermé et peut fonctionner sans que les pièces mobiles entrent en contact.
En étant entouré, il y a des avantages pour l'hygiène et la propreté.
3Un système de transport pneumatique peut transporter un produit vers n'importe quel endroit avec des tubes.
4Le système de transport pneumatique offre une réduction considérable des coûts en capital pour le transport longue distance.
5. PLC entièrement automatisé
6Le système de transport pneumatique est beaucoup mieux adapté à la manutention de poudre que le convoyeur mécanique, car les canaux de transport
Les pièces utilisées dans les convoyeurs pneumatiques sont complètement fermées.
7Les convoyeurs pneumatiques peuvent être conçus pour déplacer les produits entre les niveaux du sol et autour d'angles difficiles.

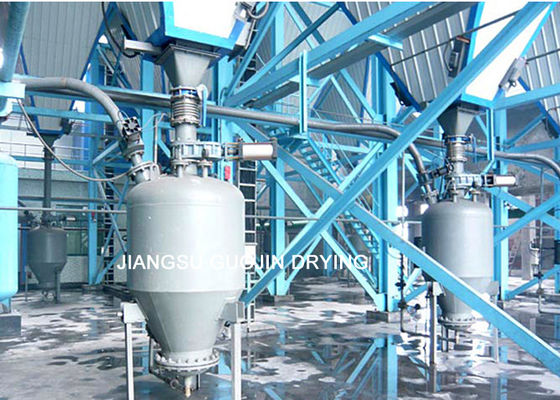

8L'ensemble du système est composé d'une source d'air comprimé, d'un récipient pneumatique, d'un cabinet de commande, d'un tuyau de transport et d'un stockage de cendres.

Principe de fonctionnement

Dans le processus d'alimentation, le matériau est introduit dans le réservoir d'expédition par la double soupape papillon ou la soupape papillon d'expansion, et l'air remplacé est libéré par la soupape d'échappement,qui facilite l'alimentation et élimine la pression inverse qui entrave le flux des matériauxLorsque le réservoir d'expédition est plein (jusqu'à 90% du volume du réservoir indiqué par le compteur de niveau), la vanne d'alimentation et la vanne d'échappement sont fermées et scellées en même temps.l'air comprimé est ajouté au haut du réservoir d'envoi par la vanne d'admissionLorsque la pression dans le réservoir atteint la valeur définie, la vanne de décharge du fond s'ouvre automatiquement,Le matériel est transporté sous forme de piston jusqu'à ce que le matériel soit vidé.Lorsque la pression dans le réservoir d'expédition tombe à zéro, l'alimentation pneumatique est fermée et une petite quantité de gaz résiduel est déchargée du réservoir d'expédition et du conduit de transmission.

Caractéristiques du produit

--- Utilisation de l'air comprimé comme source d'énergie primaire
--- Résolution de la stratification des poudres et des granulés
--- Les filtres en Ti ne seront jamais coincés et ne seront jamais abrasifs
--- Éliminer l' électricité statique
--- Fabriqués à partir de matériaux non toxiques et résistants à la corrosion
--- Capsule sans fuite, pour éviter une contamination croisée
--- Contrôle intelligent et automatisation élevée
--- Les matériaux ne sont pas collés à la surface intérieure du convoyeur
--- Structure modulaire, facile à nettoyer et à démonter
--- Petit et léger, facile à installer
--- Faible bruit et exempt de vibrations
--- Économie d'énergie et faible coût de fonctionnement.

Paramètre du produit



Composition de la structure


Image du produit
