Dessiccateur continu de plat de disque d'acier inoxydable de PLG 304 pour le sucre granulé
Détails sur le produit:
| Lieu d'origine: | porcelaine |
| Nom de marque: | Guojin |
| Certification: | ISO |
| Numéro de modèle: | PLG-2200/20 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 ensemble |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | Carton standard d'exportation |
| Délai de livraison: | 20-30days |
| Conditions de paiement: | L/C, T/T |
| Capacité d'approvisionnement: | 10 ensembles par mois |
|
Détail Infomation |
|||
| Item Name: | PLG 304 Stainless Steel Continuous Disc Plate Dryer For Granulated Sugar | Model Type: | PLG-2200/20 |
|---|---|---|---|
| Layers: | 20 | Application: | Industry processing,pharmaceutical processing |
| Big disc diameter: | 2200mm | Small disc diameter: | 2000mm |
| Dryer diamter: | 2820mm | Height: | 6721mm |
| Drying area: | 61.6M2 | Power: | 7.5 |
| Material: | Stainless Steel 304, SS316, Carbon Steel | Heating source: | Electricity,Steam,Gas or others |
| Mettre en évidence: | Dessiccateur continu de plat de disque de PLG,Sugar Disc Plate Dryer granulé,Machine de séchage de l'air SUS304 chaud |
||
Description de produit
PLG 304 séchoir à disques continus en acier inoxydable pour le sucre granulé
Sur la base d'un séchoir à mélange intermittent, un séchoir à plaques à disque est une sorte de disque circulaire à chauffage creux fixe à plusieurs couches développé par l'amélioration continue,qui est développé par l'amélioration continueLe procédé de séchage consiste à faire passer le support de chaleur dans chaque couche de disque creux.et la partie humide du matériau de laminage est évaporée à la température de fonctionnement sous l'action de la rotation du râteau et du râteau, et la vapeur est déchargée avec les gaz de réserve de l'équipement, de sorte que les produits finis secs qualifiés sont obtenus en continu au fond de l'équipement.
Principe de fonctionnement du séchoir à disque continu PLG
Le matériau humide est continuellement introduit dans la première couche de séchage située sur le dessus du séchoir.Il sera tourné et remué par des râteaux lorsque le bras de râteaux tourne et tomber vers le bas au bord extérieur de la grande plaque de séchage le long de la ligne hélicoïdale exponentielleLe matériau sera déplacé de la petite plaque de séchage à son bord extérieur et tombera sur le bord extérieur de la grande plaque de séchage située en dessous.Les petites et grandes plaques de séchage sont disposées alternativement de sorte que les matériaux peuvent passer par le séchoir en continuLe milieu chauffant peut être de la vapeur saturée, de l'eau chaude ou de l'huile thermique.Les matières séchées vont tomber de la dernière couche de la plaque de séchage au fond du séchoir et ensuite déplacé par des râteaux à la sortie de décharge. L'humidité du matériau sera évacuée de la sortie d'échappement sur le couvercle supérieur.Les matières séchées seront rejetées de la couche inférieureLa capacité de séchage peut être améliorée si le séchoir est équipé de dispositifs complémentaires tels qu'un chauffeur à nageoires, un condensateur pour la récupération des solvants, un dépoussiéreur de sac, un mécanisme de retour et de mélange, un ventilateur à traction,et etc..
Paramètres techniques du séchoir à disque continu PLG
1- Le plateau de séchage.
- Pression de conception: généralement 0,4 MPa, et la pression maximale est de 1,6 MPa.
- Pression maximale de travail: généralement ≤ 0,4 MPa, et la pression maximale est de 1,6 MPa.
- Source de chaleur: vapeur, eau chaude ou huile thermique: utiliser de l'eau chaude comme source de chaleur lorsque la température des plaques de séchage est de 100°C; utiliser de la vapeur d'eau saturée ≤ 0.4Mpa ou gaz de vapeur lorsque la température des plaques de séchage est de 100°C à 150°C; Utilisez de l'huile thermique lorsque la température des plaques de séchage est de 150°C à 320°C;
2Système de transmission des matériaux
- Tour de l'arbre principal: 1 à 10 tr/min, électromagnétisme ou réglage du transducteur.
- bras de râteau: 2 à 8 bras de râteau seront fixés sur l'arbre principal sur chaque couche.
- Lames de râteau: les lames de râteau sont articulées sur les bras de râteau et flottent avec la surface de la plaque.
- Rouleaux: pour les matériaux qui sont faciles à agglomérer ou qui doivent être broyés, les rouleaux doivent être placés à l'endroit approprié pour renforcer le transfert de chaleur et le processus de séchage.
3Trois types de corps de sécheuse: à pression normale, scellée et sous vide
- pression normale: le corps du séchoir est cylindrique ou octogonal et la structure peut être intégrée ou séparée.
- scellé: le corps du séchoir est cylindrique et peut supporter une pression intérieure de 5 KPa. Le système de conduites pour la source de chaleur peut être placé à l'intérieur ou à l'extérieur du séchoir.
- Vacuum: le corps du séchoir est cylindrique et la pression de conception est de 0,1 MPa. Le système de conduites pour la source de chaleur est placé à l'intérieur du séchoir.
4- Chauffage à air.
Le chauffe-air est généralement utilisé pour répondre à des besoins de capacité d'évaporation plus importants afin d'augmenter l'efficacité du séchage.
Paramètres techniques du séchoir à disque continu PLG
| Le type | Diamètre (mm) | La taille ((mm) | Surface de la zone sèche (m2) | Puissance (kw) |
| 1200/4 | 1865 | 2877 | 3.3 | 1.1 |
| 1200/6 | 3297 | 4.9 | ||
| 1200/8 | 3717 | 6.6 | 1.5 | |
| 1200/10 | 4137 | 8.2 | ||
| 1200/12 | 4557 | 9.9 | 2.2 | |
| 1500/6 | 2166 | 3327 | 8.0 | |
| Le prix de vente | 3747 | 10.7 | ||
| 1500/10 | 4167 | 13.4 | ||
| 1500/12 | 4587 | 16.1 | 3.0 | |
| Le chiffre de référence | 5007 | 18.8 | ||
| Pour les produits de l'industrie | 5427 | 21.5 | ||
| 2200/6 | 2820 | 3781 | 18.5 | |
| 2200/8 | 4201 | 24.6 | ||
| 2200/10 | 4621 | 30.8 | 4.0 | |
| 2200/12 | 5041 | 36.9 | ||
| 2200/14 | 5461 | 43.1 | 5.5 | |
| 2200/16 | 5881 | 49.3 | ||
| 2200/18 | 6301 | 55.4 | 7.5 | |
| 2200/20 | 6721 | 61.6 | ||
| 2200 ou 2222 | 7141 | 67.7 | 11 | |
| 2200/24 | 7561 | 73.9 | ||
| 2200/26 | 7981 | 80.0 | ||
| 2500/6 | 3115 | 3981 | 26.3 | 4 |
| 2500/8 | 4401 | 35 | ||
| 2500/10 | 4821 | 43.8 | 5.5 | |
| 2500/12 | 5241 | 52.5 | ||
| Les produits de base | 5661 | 61.3 | 7.5 | |
| 2500/16 | 6081 | 70.0 | ||
| 2500/18 | 6501 | 78.8 | 11 | |
| 2500/20 | 6921 | 87.5 | ||
| 2500 ou 22 | 7341 | 96.3 | ||
| 2500/24 | 7761 | 105 | 15 | |
| 2500/26 | 8181 | 113.8 | ||
| 3000/8 | 3768 | 5143 | 48 | 11 |
| 3 000/10 | 5643 | 60 | ||
| 3 000/12 | 6143 | 72 | ||
| 3000/14 | 6643 | 84 | ||
| Pour les produits: | 7143 | 96 | ||
| 3000/18 | 7643 | 108 | 15 | |
| 3 000/20 | 8293 | 120 | ||
| 3000/22 | 8793 | 132 | 18.5 | |
| 3 000/24 | 9293 | 144 | ||
| 3000/26 | 9793 | 156 | ||
| 3000/28 | 10293 | 158 |

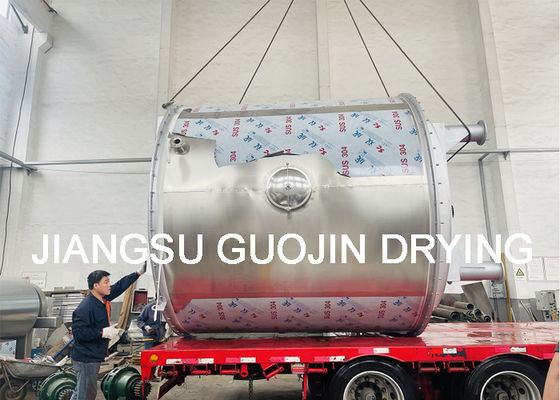

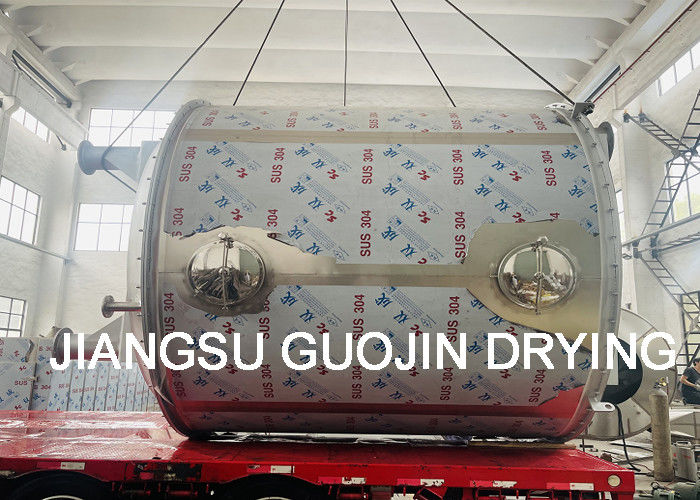

Le séchoir à disque continu PLG
