Dessiccateur continu 12layers de plat de disque de l'acier inoxydable PLG2200/12 316
Détails sur le produit:
| Lieu d'origine: | porcelaine |
| Nom de marque: | Guojin |
| Certification: | ISO |
| Numéro de modèle: | PLG-2200/20 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 ensemble |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | Carton standard d'exportation |
| Délai de livraison: | 20-30days |
| Conditions de paiement: | L/C, T/T, |
| Capacité d'approvisionnement: | 10 ensembles par mois |
|
Détail Infomation |
|||
| Item Name: | PLG2200/12 12layers 316 Stainless Steel Continuous Disc Plate Dryer | Model Type: | PLG-2200/12 |
|---|---|---|---|
| Layers: | 12 | Application: | Industry processing,pharmaceutical processing |
| Big disc diameter: | 2200 mm | Small disc diameter: | 2000 mm |
| Dryer diamter: | 2820 mm | Height: | 5041mm |
| Drying area: | 36.9M2 | Power: | 4.0kw |
| Material: | Stainless Steel 304, SS316, Carbon Steel | Heating source: | Electricity,Steam,Gas or others |
| Mettre en évidence: | dessiccateur continu de plat du disque 12layers,Dessiccateur de plat de disque de l'acier inoxydable 316,Machine de séchage de l'air PLG2200/12 chaud |
||
Description de produit
PLG2200/12 12 couches 316 sèche-disque continu en acier inoxydable
Sur la base d'un séchoir à mélange intermittent, un séchoir à plaques à disque est une sorte de disque circulaire à chauffage creux fixe à plusieurs couches développé par l'amélioration continue,qui est développé par l'amélioration continueLe procédé de séchage consiste à faire passer le support de chaleur dans chaque couche de disque creux.et la partie humide du matériau de laminage est évaporée à la température de fonctionnement sous l'action de la rotation du râteau et du râteau, et la vapeur est déchargée avec les gaz de réserve de l'équipement, de sorte que les produits finis secs qualifiés sont obtenus en continu au fond de l'équipement.
Principe de fonctionnement du séchoir à disque continu PLG
Le matériau humide est continuellement introduit dans la première couche de séchage située sur le dessus du séchoir.Il sera tourné et remué par des râteaux lorsque le bras de râteaux tourne et tomber vers le bas au bord extérieur de la grande plaque de séchage le long de la ligne hélicoïdale exponentielleLe matériau sera déplacé de la petite plaque de séchage à son bord extérieur et tombera sur le bord extérieur de la grande plaque de séchage située en dessous.Les petites et grandes plaques de séchage sont disposées alternativement de sorte que les matériaux peuvent passer par le séchoir en continuLe milieu chauffant peut être de la vapeur saturée, de l'eau chaude ou de l'huile thermique.Les matières séchées vont tomber de la dernière couche de la plaque de séchage au fond du séchoir et ensuite déplacé par des râteaux à la sortie de décharge. L'humidité du matériau sera évacuée de la sortie d'échappement sur le couvercle supérieur.Les matières séchées seront rejetées de la couche inférieureLa capacité de séchage peut être améliorée si le séchoir est équipé de dispositifs complémentaires tels qu'un chauffeur à nageoires, un condensateur pour la récupération des solvants, un dépoussiéreur de sac, un mécanisme de retour et de mélange, un ventilateur à traction,et etc..
Caractéristique du séchoir à disque continu PLG
1Facile de régulation, forte applicabilité, fonctionnement très simple de démarrage à arrêt.
2Chaque couche de plaque de séchage peut être alimentée séparément dans des milieux chauds/froid, et le contrôle de la température du matériau est précis.
3Le temps de résidence des matériaux peut être réglé avec précision.
4La direction du débit du matériau est unique, il n'y a pas de phénomène de rétro-mélange, et le séchage est uniforme et la qualité est stable.
5La lame de râteau qui transfère le matériau après l'arrêt de l'alimentation peut rapidement vider le matériau dans le séchoir.
6Le nettoyage et l'observation minutieux de l'équipement peuvent être effectués par des portes et des miroirs spéciaux de grande taille.
7La couche de matériau est très mince, la vitesse de la broche est faible, la puissance installée du système est faible et la consommation d'énergie est faible.
8L'environnement de fonctionnement est bon, le solvant peut être récupéré et la teneur en poussière des gaz d'échappement est très faible.
9Il peut fonctionner sous vide, notamment pour le séchage de matériaux sensibles à la chaleur.
10. Le séchoir est fabriqué dans son ensemble. Il suffit de le soulever et de le positionner. Il est très facile à installer et à localiser.
11La disposition des plaques de séchage et l'installation verticale occupent une petite surface.
Paramètres techniques du séchoir à disque continu PLG
| Le type | Diamètre (mm) | La taille ((mm) | Surface de la zone sèche (m2) | Puissance (kw) |
| 1200/4 | 1865 | 2877 | 3.3 | 1.1 |
| 1200/6 | 3297 | 4.9 | ||
| 1200/8 | 3717 | 6.6 | 1.5 | |
| 1200/10 | 4137 | 8.2 | ||
| 1200/12 | 4557 | 9.9 | 2.2 | |
| 1500/6 | 2166 | 3327 | 8.0 | |
| Le prix de vente | 3747 | 10.7 | ||
| 1500/10 | 4167 | 13.4 | ||
| 1500/12 | 4587 | 16.1 | 3.0 | |
| Le chiffre de référence | 5007 | 18.8 | ||
| Pour les produits de l'industrie | 5427 | 21.5 | ||
| 2200/6 | 2820 | 3781 | 18.5 | |
| 2200/8 | 4201 | 24.6 | ||
| 2200/10 | 4621 | 30.8 | 4.0 | |
| 2200/12 | 5041 | 36.9 | ||
| 2200/14 | 5461 | 43.1 | 5.5 | |
| 2200/16 | 5881 | 49.3 | ||
| 2200/18 | 6301 | 55.4 | 7.5 | |
| 2200/20 | 6721 | 61.6 | ||
| 2200 ou 2222 | 7141 | 67.7 | 11 | |
| 2200/24 | 7561 | 73.9 | ||
| 2200/26 | 7981 | 80.0 | ||
| 2500/6 | 3115 | 3981 | 26.3 | 4 |
| 2500/8 | 4401 | 35 | ||
| 2500/10 | 4821 | 43.8 | 5.5 | |
| 2500/12 | 5241 | 52.5 | ||
| Les produits de base | 5661 | 61.3 | 7.5 | |
| 2500/16 | 6081 | 70.0 | ||
| 2500/18 | 6501 | 78.8 | 11 | |
| 2500/20 | 6921 | 87.5 | ||
| 2500 ou 22 | 7341 | 96.3 | ||
| 2500/24 | 7761 | 105 | 15 | |
| 2500/26 | 8181 | 113.8 | ||
| 3000/8 | 3768 | 5143 | 48 | 11 |
| 3 000/10 | 5643 | 60 | ||
| 3 000/12 | 6143 | 72 | ||
| 3000/14 | 6643 | 84 | ||
| Pour les produits: | 7143 | 96 | ||
| 3000/18 | 7643 | 108 | 15 | |
| 3 000/20 | 8293 | 120 | ||
| 3000/22 | 8793 | 132 | 18.5 | |
| 3 000/24 | 9293 | 144 | ||
| 3000/26 | 9793 | 156 | ||
| 3000/28 | 10293 | 158 |

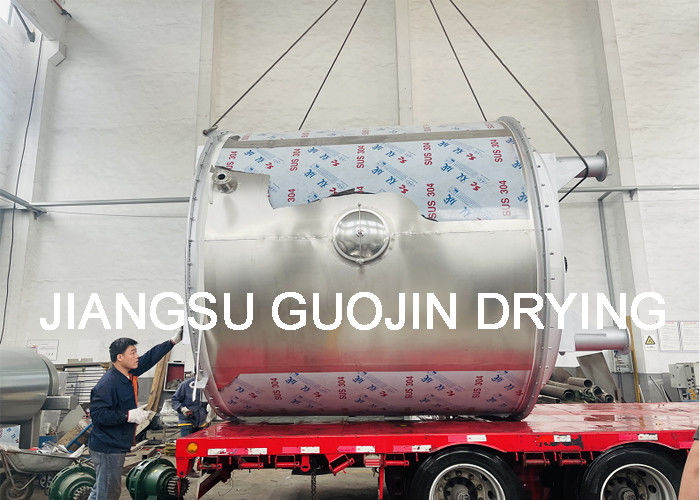

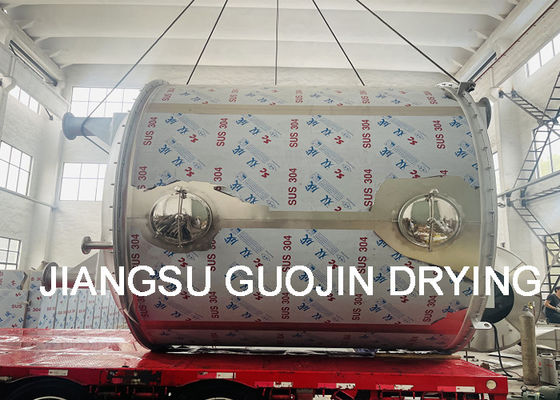

Le séchoir à disque continu PLG
