dessiccateur creux de palette d'engrais horizontal de la région KJG-5 de transfert de la chaleur 5M2

5M2 Zone de transfert de chaleur KJG-5 Sécheuse à pagaie creuse à engrais horizontaux

Le séchoir à palettes horizontal continu est constitué d'une tranchée encastrée et de deux puits creux avec des palettes creuses, sur lesquels se trouve un couvercle avec une entrée pour le matériau à sécher.Le matériau est séché par transfert de chaleur avec le milieu chauffant tel que la vapeur, l'huile thermique ou l'eau chaude qui coule à travers les puits creux, les pagaies creuses et la pochette à fossettes ou la pochette à demi-tube.Le produit séché est retiré du tuyau de décharge par un convoyeur à vis sans arbreLes vapeurs d'échappement quittent le séchoir par une sortie d'échappement sur le couvercle.un traitement de l'odeur petit et compact et offre la possibilité d'un système de récupération de chaleur dans l'unité de condensation de vapeur en raison du point de rosée élevé des gaz d'échappement.

Le matériel est alimenté à une extrémité de la machine et sera transporté par gravité, sous un léger angle de la cuve ou par des palettes asymétriques.à la sortie de la machine à l'autre boutPendant le temps de séjour du matériau dans la machine, un flux parfait de bougies est maintenu, garantissant une qualité parfaitement uniforme du produit.Le niveau du produit à l'intérieur de la machine est sécurisé par un barrage de débordement réglableLe barrage de débordement du côté de la sortie du produit dispose de vannes de vidange à commande manuelle au bas de l'enlèvement du produit avant l'arrêt de la production.La chute de sortie du produit au fond de la tranchée a une bride rectangulaire pour se connecter à l'équipement en aval.





KJG-5 séchoir à pagaie creux à engrais horizontauxPrincipales caractéristiques

1) Efficacité thermique élevée pouvant atteindre 95%

2) Le milieu de transfert de chaleur n'entre pas en contact avec le produit.

3) Le gaz n'est pas utilisé pour transporter le produit.

4) Contrôle précis de la température

5) Qualité uniforme du produit, par le mélange et le mouvement du produit

6) Processus continu à une seule fois

7) Proportion de surface de transfert de chaleur élevée par rapport au volume de traitement - surface au sol réduite

8) Facile à utiliser, nécessite peu d'attention

9) Plus sûr que le séchage direct lors du traitement des matières combustibles

10) Conception simple et durable pour un entretien facile et peu onéreux

11) Les doubles arbres à contre-rotation avec des disques d'entrelacement uniques produisent un mélange intime, un transfert de chaleur uniforme, un taux de transfert de chaleur élevé et un effet d'auto-nettoyage.Une grande surface de transfert de chaleur par rapport au volume est obtenue par l'utilisation de disques creux et d'un récipient en jaquetteLe résultat est une machine compacte avec moins de besoins en espace et moins de coûts d'installation.

12) Sécheuse à pagaie transporte le matériel, indépendamment de ses caractéristiques de manutention. Les matériaux collants et pâteux peuvent être transportés. Préconditionner l'aliment en le mélangeant avec du produit séché recyclé,pour le rendre transportableIl en résulte des coûts d'investissement, d'exploitation et d'entretien plus faibles.



Vêtements de chauffage tubulaire

1) Pression de travail allant jusqu'à 10 bars

2) La veste de chauffage tubulaire assure un chauffage très uniforme et un contrôle précis de la température

3) Le dôme de vapeur à pleine longueur réduit le transfert et sépare les solides de la vapeur d'eau évaporée.

3) L'isolation minérale de 80 mm réduit considérablement les pertes de chaleur

Disque creux

1) Augmenter considérablement la surface de chauffage

2) Beaucoup moins de surface de soudage que les palettes en forme de coin

3) La surface du disque auto-nettoyant améliore considérablement le transfert de chaleur
4) Les palettes d'agitateur soudés sur les périphéries du disque avec des angles différents mélanger parfaitement, déplacer et écraser le matériau humide



Siège à battement intégré et veste de refroidissement

1) Le siège de roulement est monté sur la plaque d'extrémité comme partie intégrante de la chambre de séchage pour assurer la concentricité des arbres.

2) La veste de refroidissement par eau est équipée pour augmenter la durée de vie du roulement.
3) Les joints rotatifs à un passage assurent à chaque disque creux un débit constant de chauffage.



Système de traitement des gaz

La combinaison de cyclone, de condensateur tubulaire et d'épurateur humide à deux étages garantit des normes d'émission très élevées



KJG-5 séchoir à pagaie creux à engrais horizontauxApplication du projet

• Les matières de l'industrie pharmaceutique, alimentaire, chimique, etc. peuvent être séchées.

• Convient pour la pulpe, le mélange de pâte ou la matière première de puissance.

• matériau de détection de température nécessitant un séchage à basse température.

• matières premières qui sont faciles à oxyder ou à exploser et qui sont fortement irritantes ou toxiques.

• Exigence de récupération du solvant organique.





KJG-5 séchoir à pagaie creux à engrais horizontaux Paramètres techniques

Je ne veux pas.	Nom de l'article	Paramètres	Nom de l'entreprise
1,	Modèle	Le KJG-5
2,	Surface de transfert de chaleur par pagaie [m]2]	3.5	Y compris la surface de l'arbre
3,	Surface de transfert de chaleur de la veste [m]2]	1.5
4,	Surface totale de transfert de chaleur [m]2]	5
5,	Évaporation de l'eau [kg/h]	50
6,	Capacité de sortie [kg/h]	15 à 20
7,	Diamètre de la pagaie [mm]	260
8,	Volume effectif [m3]	1
9,	Vélosité de rotation [rpm]	1 à 15
10,	Nombre de moteurs standard [kW]	3
11,	Débit de gaz porteur [m]3Je ne sais pas.	300 à 500
12,	Nom du moteur du ventilateur d'échappement de gaz porteur [kW]	0.75
13,	Espace du plancher de la machine [L × W × H]	Pour les appareils à commande numérique
14,	Poids de levage standard [kg]	1500

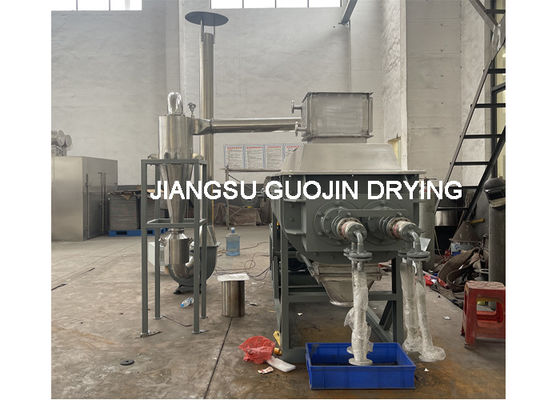

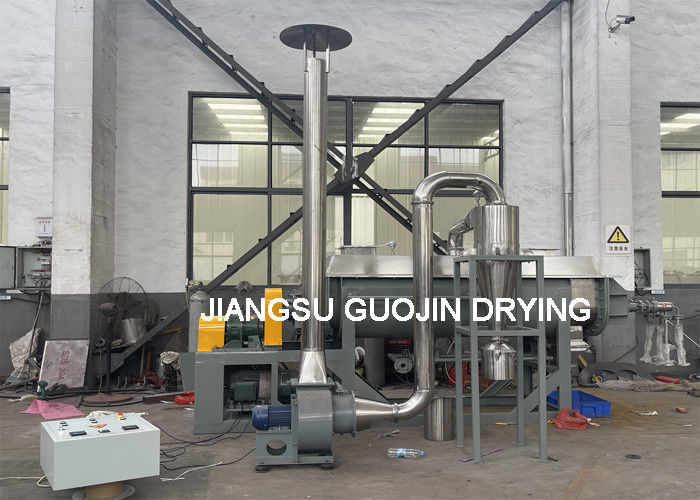

KJG-5 séchoir à pagaie creux à engrais horizontauxLe spectacle
