Machine inoxydable de séchage sous vide de dessiccateur creux de palette de l'évaporation 50kg/H KJG-5 de l'eau

Évaporation de l'eau 50 kg/h KJG-5 Sécheuse à pagaie creuse machine à sécher sous vide en acier inoxydable

Le séchoir à palettes horizontal continu est constitué d'une tranchée encastrée et de deux puits creux avec des palettes creuses, sur lesquels se trouve un couvercle avec une entrée pour le matériau à sécher.Le matériau est séché par transfert de chaleur avec le milieu chauffant tel que la vapeur, l'huile thermique ou l'eau chaude qui coule à travers les puits creux, les pagaies creuses et la pochette à fossettes ou la pochette à demi-tube.Le produit séché est retiré du tuyau de décharge par un convoyeur à vis sans arbreLes vapeurs d'échappement quittent le séchoir par une sortie d'échappement sur le couvercle.un traitement de l'odeur petit et compact et offre la possibilité d'un système de récupération de chaleur dans l'unité de condensation de vapeur en raison du point de rosée élevé des gaz d'échappement.



KJG-5 séchoir à pagaie creux horizontal

Principales caractéristiques

Vêtements de chauffage tubulaire

1) Pression de travail allant jusqu'à 10 bars

2) La veste de chauffage tubulaire assure un chauffage très uniforme et un contrôle précis de la température

3) Le dôme de vapeur à pleine longueur réduit le transfert et sépare les solides de la vapeur d'eau évaporée.

3) L'isolation minérale de 80 mm réduit considérablement les pertes de chaleur

Disque creux

1) Augmenter considérablement la surface de chauffage

2) Beaucoup moins de surface de soudage que les palettes en forme de coin

3) La surface du disque auto-nettoyant améliore considérablement le transfert de chaleur
4) Les palettes d'agitateur soudés sur les périphéries du disque avec des angles différents mélanger parfaitement, déplacer et écraser le matériau humide



Siège à battement intégré et veste de refroidissement

1) Le siège de roulement est monté sur la plaque d'extrémité comme partie intégrante de la chambre de séchage pour assurer la concentricité des arbres.

2) La veste de refroidissement par eau est équipée pour augmenter la durée de vie du roulement.
3) Les joints rotatifs à un passage assurent à chaque disque creux un débit constant de chauffage.



Système de traitement des gaz

La combinaison de cyclone, de condensateur tubulaire et d'épurateur humide à deux étages garantit des normes d'émission très élevées



KJG-5 séchoir à pagaie creux horizontalPrincipe de fonctionnement

La série KJG Paddle Dryer / Processor est un dispositif de transfert de chaleur indirect, mécaniquement agité et très efficace, qui ajoute ou élimine la chaleur d'une masse de processus.chauffage ou refroidissement de la pâte, les gâteaux filtrants, les poudres et les granulés de diverses industries.



Le séchoir à pagaie se compose d'un creux en jaquette et de deux arbres contre-rotatifs avec des disques creux uniques entrelacés pour produire un mélange intime et optimiser le transfert de chaleur.eau chaude ou huile thermique chaudeLes matériaux humides sont transportés par le séchoir à palettes par des palettes d'agitateur soudés sur les périphéries du disque.coupeLorsque la matière humide atteint l'extrémité opposée du séchoir, elle est séchée et déchargée directement.



L'humidité évaporée est aspirée par un ventilateur de tirage après avoir été traitée par un cyclone, un condensateur et un épurateur humide afin de réduire considérablement la contamination de l'air.



KJG-5 séchoir à pagaie creux horizontalApplication du projet

• Les matières de l'industrie pharmaceutique, alimentaire, chimique, etc. peuvent être séchées.

• Convient pour la pulpe, le mélange de pâte ou la matière première de puissance.

• matériau de détection de température nécessitant un séchage à basse température.

• matières premières qui sont faciles à oxyder ou à exploser et qui sont fortement irritantes ou toxiques.

• Exigence de récupération du solvant organique.





KJG-5 séchoir à pagaie creux horizontal Paramètres techniques

Je ne veux pas.	Nom de l'article	Paramètres	Nom de l'entreprise
1,	Modèle	Le KJG-5
2,	Surface de transfert de chaleur par pagaie [m]2]	3.5	Y compris la surface de l'arbre
3,	Surface de transfert de chaleur de la veste [m]2]	1.5
4,	Surface totale de transfert de chaleur [m]2]	5
5,	Évaporation de l'eau [kg/h]	50
6,	Capacité de sortie [kg/h]	15 à 20
7,	Diamètre de la pagaie [mm]	260
8,	Volume effectif [m3]	1
9,	Vélosité de rotation [rpm]	1 à 15
10,	Nombre de moteurs standard [kW]	3
11,	Débit de gaz porteur [m]3Je ne sais pas.	300 à 500
12,	Nom du moteur du ventilateur d'échappement de gaz porteur [kW]	0.75
13,	Espace du plancher de la machine [L × W × H]	Pour les appareils à commande numérique
14,	Poids de levage standard [kg]	1500

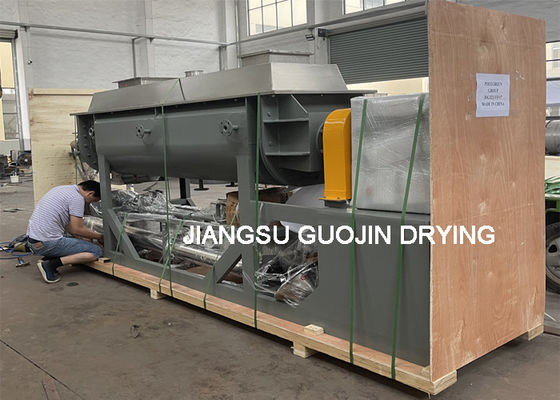

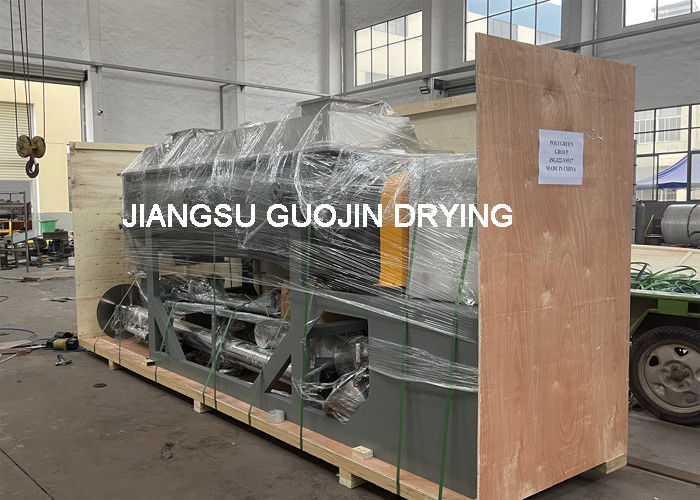

KJG-5 séchoir à pagaie creux horizontalLe spectacle
