Machine tournante horizontale de séchage sous vide de palette de lame de la vitesse 5-20rpm

5-20 tours par minute Vitesse de rotation KJG-5 Machine à séchage sous vide à palettes

Le séchoir à palettes horizontal continu est constitué d'une tranchée encastrée et de deux puits creux avec des palettes creuses, sur lesquels se trouve un couvercle avec une entrée pour le matériau à sécher.Le matériau est séché par transfert de chaleur avec le milieu chauffant tel que la vapeur, l'huile thermique ou l'eau chaude qui coule à travers les puits creux, les pagaies creuses et la pochette à fossettes ou la pochette à demi-tube.Le produit séché est retiré du tuyau de décharge par un convoyeur à vis sans arbreLes vapeurs d'échappement quittent le séchoir par une sortie d'échappement sur le couvercle.un traitement de l'odeur petit et compact et offre la possibilité d'un système de récupération de chaleur dans l'unité de condensation de vapeur en raison du point de rosée élevé des gaz d'échappement.

Le matériel est alimenté à une extrémité de la machine et sera transporté par gravité, sous un léger angle de la cuve ou par des palettes asymétriques.à la sortie de la machine à l'autre boutPendant le temps de séjour du matériau dans la machine, un flux parfait de bougies est maintenu, garantissant une qualité parfaitement uniforme du produit.Le niveau du produit à l'intérieur de la machine est sécurisé par un barrage de débordement réglableLe barrage de débordement du côté de la sortie du produit dispose de vannes de vidange à commande manuelle au bas de l'enlèvement du produit avant l'arrêt de la production.La chute de sortie du produit au fond de la tranchée a une bride rectangulaire pour se connecter à l'équipement en aval.

Un convoyeur à vis en spirale horizontale est monté sous la bride de sortie rectangulaire du tuyau de décharge pour retirer le produit de la tranchée. Le convoyeur à vis en spirale a deux sorties inférieures,une à chaque extrémité du convoyeurEn combinaison avec la rotation bidirectionnelle du convoyeur à vis, le produit peut être transporté vers l'un ou l'autre de ces points de vente.

Le séchoir a deux arbres creux avec des palettes creuses en forme de coin ou en forme de cunéiforme disposées en position échelonnée.Le milieu chauffant est introduit sur un côté des puits et coule en parallèle à travers les palettesLes palettes sont en forme de coin pour un contact optimal avec le produit et donc un bon transfert de chaleur du côté du produit.Le milieu chauffant laisse les puits du même côté qu'il entrePour protéger contre l'abrasion, les pagaies seront revêtues d'un revêtement résistant à l'abrasion en carbure de tungstène.La conception creuse des puits de pagaie signifie que toute la surface intérieure agit comme un grand échangeur de chaleurL'agitation contrôlée par les arbres rotatifs avec des pagaies offre une superbe interaction produit-surface, pour un taux de transfert de chaleur optimal.particulièrement si on le compare au séchage direct avec ses grands flux d'air chaud associésLe transfert de chaleur dans le séchoir à pagaie est très élevé. Les deux arbres de pagaie rotatifs dans le creux assurent un transfert de chaleur et un mélange optimaux.

Sur le couvercle étanche à la poussière se trouvent l'entrée du produit, la sortie de vapeur, deux ports d'inspection et un trou d'homme.Le couvercle peut être tracé par la chaleur en option pour éviter tout risque de condensationLe gaz de balayage peut être introduit par des buses situées sur le côté d'entrée et de sortie du produit.

L'étanchéité de l'arbre principal est assurée par des boîtes de remplissage.de sorte qu'ils puissent suivre les petits mouvements des arbres et maintenir encore l'étanchéitéLes roulements sont des roulements à rouleaux avec lubrification à l'huile.Le milieu de transfert de chaleur est introduit et retiré par les mêmes joints rotatifs d'un côté de l'arbreL'axe est entraîné par un moteur avec boîte de vitesses à face dure. Entre les arbres se trouvent deux engrenages à éperons de maillage qui peuvent assurer une vitesse de rotation identique. La vitesse est fixe et ne nécessite pas de variation.La vitesse de rotation ne peut être réglée que par VFD.



KJG-5 séchoir à pagaie creux horizontalPrincipales caractéristiques

La structure principale est une coque en forme de W avec une veste, qui est équipée d'une paire d'arbre creux creux tournant à basse vitesse.La veste et les lames creuses sont toutes équipées de transporteurs de chaleur, et les deux surfaces chauffantes chauffent les matériaux en même temps.Le transporteur de chaleur est généralement alimenté à partir du milieu du séchoir et déchargé de l'autre côté à travers la surface de la couche de matériau à l'état agité.

Les lames creuses en forme de coin sont densément disposées sur l'arbre creux, et le milieu thermique circule à travers les lames à travers l'arbre creux..La température du milieu thermique varie de - 40 °C à 320 °C, qui peut être de type vapeur d'eau ou liquide: eau chaude, huile de transfert thermique, etc.Le chauffage par conduction indirecte ne transporte pas d'air pour évacuer la chaleurLa perte de chaleur n'est que la dissipation de chaleur vers l'environnement par la couche d'isolation du corps du réacteur.La surface de transfert de chaleur de la lame en forme de coin a la fonction d'auto-nettoyage. le mouvement relatif des particules de matériau et de la surface en forme de coin peut laver les matériaux fixés sur la surface en forme de coin,de sorte que la surface de transfert de chaleur propre est maintenue en mouvement tout le temps.



KJG-5 séchoir à pagaie creux horizontalPrincipe de fonctionnement

Le volume effectif de la zone de transfert de chaleur est très grand, le volume effectif de la zone de transfert de chaleur est très élevé, le volume effectif de la zone de transfert de chaleur est très élevé, le volume effectif de la zone de transfert de chaleur est très élevé, le volume effectif de la zone de transfert de chaleur est très élevé, le volume effectif de la zone de transfert de chaleur est très élevé.le milieu chauffant peut être la vapeur d'eau, peut également être de l'eau chaude ou de l'huile conductrice de chaleur.et l'arbre de remuage creux a une structure interne différente selon le type de milieu chauffant pour assurer le meilleur effet de transfert de chaleur.

Dans la pâte et le manteau d'accès à l'huile chaude, chauffage en même temps, la partie supérieure du port de décharge en même temps à travers l'air sec chauffé après séchage supplémentaire,augmentant ainsi considérablement la résistance au séchage du dispositifL'humidité évaporée par les gaz d'échappement sort du séchoir, l'air humide rejeté par le ventilateur à courant d'air induit à l'extérieur.





KJG-5 séchoir à pagaie creux horizontal Paramètres techniques

Je ne veux pas.	Nom de l'article	Paramètres	Nom de l'entreprise
1,	Modèle	Le KJG-5
2,	Surface de transfert de chaleur par pagaie [m]2]	3.5	Y compris la surface de l'arbre
3,	Surface de transfert de chaleur de la veste [m]2]	1.5
4,	Surface totale de transfert de chaleur [m]2]	5
5,	Évaporation de l'eau [kg/h]	50
6,	Capacité de sortie [kg/h]	15 à 20
7,	Diamètre de la pagaie [mm]	260
8,	Volume effectif [m3]	1
9,	Vélosité de rotation [rpm]	1 à 15
10,	Nombre de moteurs standard [kW]	3
11,	Débit de gaz porteur [m]3Je ne sais pas.	300 à 500
12,	Nom du moteur du ventilateur d'échappement de gaz porteur [kW]	0.75
13,	Espace du plancher de la machine [L × W × H]	Pour les appareils à commande numérique
14,	Poids de levage standard [kg]	1500

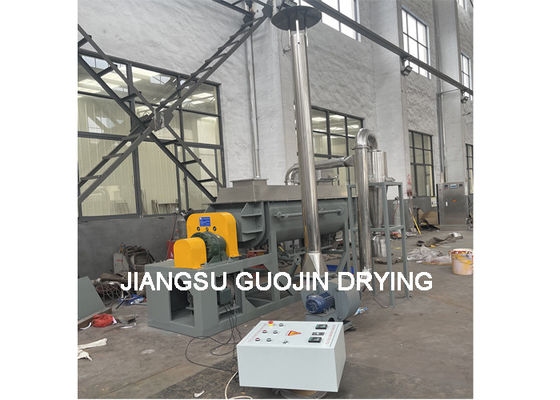

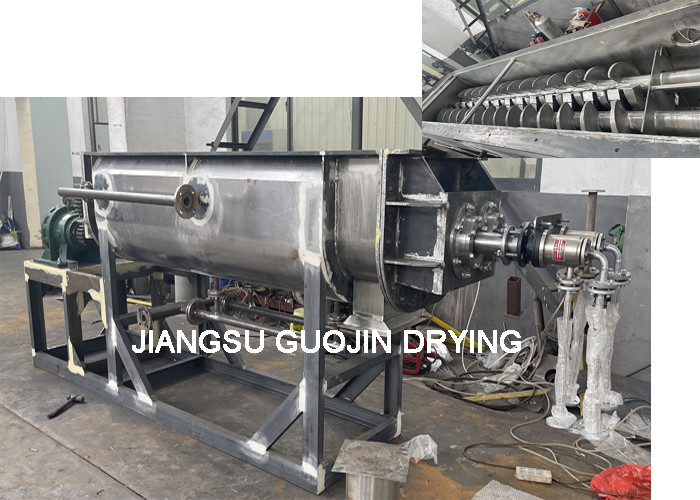

KJG-5 séchoir à pagaie creux horizontalLe spectacle
