Produits chimiques traitant le volume de fonctionnement rotatoire du dessiccateur 1800L de vide de palette de herse
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | Guojin |
| Certification: | ISO |
| Numéro de modèle: | HVRD-3000 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 ENSEMBLE |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | Carton standard d'exportation |
| Délai de livraison: | 20-30days |
| Conditions de paiement: | L/C, T/T |
| Capacité d'approvisionnement: | 10 ensembles par mois |
|
Détail Infomation |
|||
| Item Name: | 1800L Working Volume Organic Solvent Harrow Paddle Rotary Vacuum Dryer | Application: | Chemicals Processing, Industrial Processing, Pharmaceutical Processing |
|---|---|---|---|
| Model type: | HVRD-3000 | Working volume: | 1800Liter |
| Cylinder size: | 1200x2600MM | Stirring revolution: | 8-10RPM |
| Power: | 11KW | Heat transfer area: | 9+2.5M2 |
| Heating source: | Steam, Thermal Oil, Gas | ||
| Mettre en évidence: | dessiccateur rotatoire de vide de volume de fonctionnement 1800L,Produits chimiques traitant le dessiccateur rotatoire de vide |
||
Description de produit
Volume de travail 1800L solvant organique Harrow Paddle séchoir à vide rotatif
Structure du produit
Le degré de vide du sécheur peut atteindre -0,092 MPa, le solvant (y compris l'eau) de divers matériaux peut être rapidement évaporé dans le vide et à basse température,pour obtenir le but d'accélérer le séchage. Il y a un mélangeur avec pagaie retirer les matériaux sur la surface chaude et se déplacer dans le conteneur pour former un flux de cycle. L'humidité évaporée sera pompée par pompe à vide.
Le corps du séchoir était en forme de cylindre. La configuration comprend l'entrée de matériau, l'entrée de vide et l'entrée et la sortie de vapeur (la partie supérieure était l'entrée de vapeur, l'entrée de vide et l'entrée de vapeur).la partie inférieure était la sortie de vapeur lorsque la source de chauffage était la vapeur), dans la partie inférieure il y a la même taille de la buse. le corps est divisé en trois couches, le milieu de la veste de chauffage peut être de la vapeur, couche d'isolation pour la laine de verre ultra-fin,une bonne isolationLe matériau tournait encore et encore à travers les dents de râteau et étant chauffé par la paroi intérieure, la veste du milieu transfère la chaleur et augmente la vitesse de séchage dans l'état de vide,éviter que la surface de la matière première ne soit modifiée par un phénomène jaune., réduire le temps de travail et économiser des coûts.
Caractéristiques de la structure du produit
Le séchoir est simple à utiliser, facile à contrôler le matériau, réduisant considérablement l'intensité du travail des travailleurs, réduisant également la pollution du matériau dans le processus de séchage en même temps.
1. le réducteur: le réducteur installé dans le côté droit de la machine. Le moteur était entraîné par la poulie et la courroie en V vers l'unité d'engrenage, la rotation de la broche vers les dents de râteau,et finalement le cylindre tourné et obtenir une vitesse de 6 ~ 10 r / min.
2Le moteur a été monté sur le côté droit de la planche d'activité, peut être réglé vers le haut et vers le bas, de sorte que la ceinture en V s'adapte bien.
3. Dispositif de commande électrique (norme UE): Toutes les commandes électriques, boutons, lumières sont installés dans la boîte de commande, l'opération peut être contrôlée sur la base des instructions textuelles du panneau.La direction de rotation positive et inverse de l'arbre de remuage peut être réglée en fonction des caractéristiques du matériauGénéralement, il peut être contrôlé en environ 5 minutes (c'est-à-dire après avoir arrêté pendant 5 minutes, puis en marche arrière pendant 5 minutes).
4Tuyau sous vide: utilisé pour extraire le solvant (ou l'eau) de l'évaporation du cylindre.
5Structure scellée: les deux extrémités du fuseau sont scellées avec du PTFE, scellé sous vide pour obtenir un bon effet d'étanchéité.
6.L'arbre de mélange avec tube à paroi épaisse en acier inoxydable, les dents de râteau du bras de râteau sont en acier inoxydable.
Application du produit
Les matières premières suivantes de l'industrie pharmaceutique, de l'industrie alimentaire, de l'industrie chimique, etc., peuvent être séchées.
- Pulpeux, mélange semblable à une pâte ou matière première en poudre.
- matières premières sensibles à la chaleur ayant besoin de sécher à des températures plus basses.
- matières premières qui sont faciles à oxyder ou à exploser et qui sont fortement irritantes ou toxiques.
- Matières premières qui ont besoin de récupérer des solvants.
Principe de fonctionnement du produit
La structure principale de la sécheuse à rames est constituée d'un cylindre rond et d'un arbre creux rotatif installé au centre du cylindre.le chauffage est transféré par une couche dans la bouteille et la surface des lames creusesPendant le chauffage, les lames mélangent également les matériaux, afin de mettre à jour la zone de chauffage. Il s'agit d'un séchoir à transfert de chaleur continu.
Paramètres techniques
| Nom de l'article | type | ||||||||
| Nom de l'unité | HVRD-500 est un appareil de détection de détection | HVRD-750 est un appareil de détection | HVRD-1000 | HVRD-1500 | HVRD-2000 | HVRD-3000 | HVRD-5000 | HVRD-8000 | HVRD-10000 est un appareil de surveillance de la qualité. |
| Volume de travail (L) | 300 | 450 | 600 | 900 | 1200 | 1800 | 3000 | 4800 | 6000 |
| Taille dans la bouteille ((mm) | Ø600 x 1500 | Ø800 x 1500 | Ø800x2000 | Ø1000x2000 | Ø1000 x 2600 | Ø1200 x 2600 | Ø1400 x 3400 | Ø1600 x 4500 | Ø1800 x 4500 |
| Révolutions de remuage (rpm) | 10 à 15 | 10 | 8-10 ans | 5 | 5 | 5 | |||
| Puissance (kw) | 3 | 4 | 5.5 | 5.5 | 7.5 | 11 | 15 | 22 | 30 |
| Pression de conception de la veste (Mpa) | Le taux de dépôt3 | ||||||||
| Pression dans la bouteille ((Mpa) | - 0,09 à 0.096 | ||||||||
| Surface de transfert de chaleur ((m2) | 2.4 + 1 | 3.2 plus 1.2 | 4.5 plus 1.5 | 5.6 plus 1.8 | 7.5 plus 2.2 | Neuf plus deux.5 | 14 plus 3.5 | 21.6 plus 5.5 | 24.3 plus 5.5 |
Diagramme de flux du produit

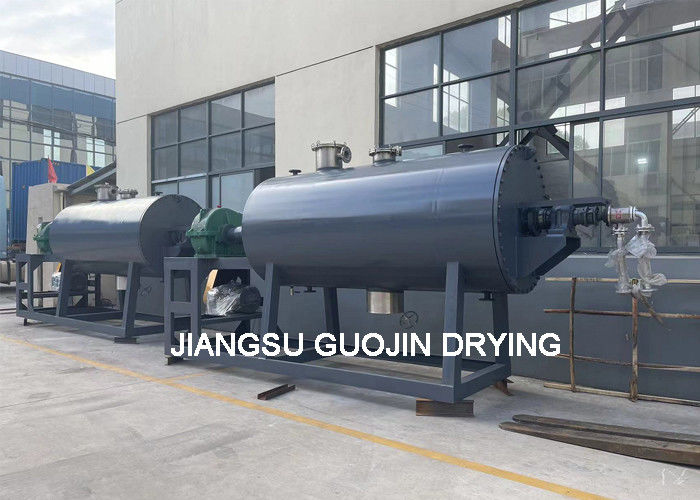

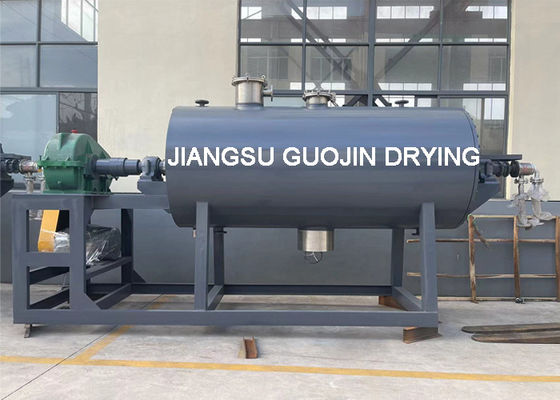

Affichage du produit
électrique, à vapeur, au gaz naturel ou autre
